特殊不锈钢

单击"品牌故事"可了解我们的事业部品牌史。单击"详细信息"可预览每个牌号的详细介绍。要在线购买,请单击"购买",我们将直接跳转到阿里巴巴平台集团店铺。


 HTIGER 特殊不锈钢供应链

Incoloy 800H

类别:特殊不锈钢 54 牌号:Incoloy 800H 钢厂:Haynes;SMC;ATI;VDM;Outokumpu;NYK;新日铁,抚顺/东北特钢等仓库:华虎库供应规格:板材、带材、管材、棒材、卷材、锻件、线材


UNS 08810/800T(UNS N08811)——与Incoloy 800H相匹敌的合金——是高镍耐热钢,在高温下具有优良的强度、耐腐蚀性和耐氧化性,在高温环境下具有相当高的组织稳定性。800H是一种通过高温热处理控制晶粒生长以及对C、Ti、Al含有量的控制,从而达到极高蠕变强度的合金。本公司可供应板材、带材。



材料牌号・标准

ASTM B409 EN JIS G4902 ISO
UNS N08811
UNS N08810 1.4876 NCF 800H

化学成分

JIS G4902

  C Si Mn P S Ni Cr Cu Al Ti Al+Ti Fe
最小 0.05 30.00 19.00 0.15 0.15
最大 0.10 1.00 1.50 0.030 0.015 35.00 23.00 0.75 0.60 0.60 Bal.

ASTM B409 / UNS N08810

  C Si Mn P S Ni Cr Cu Al Ti Al+Ti Fe
最小 0.06 30.0 19.0 0.15 0.15 0.85 39.5
最大 0.10 1.0 1.5 0.015 35.0 23.0 0.75 0.60 0.60 1.20

ASTM B409 / UNS N08811

  C Si Mn P S Ni Cr Cu Al Ti Al+Ti Fe
最小 0.06 30.0 19.0 0.15 0.15 39.5
最大 0.10 1.0 1.5 0.015 35.0 23.0 0.75 0.60 0.60

EN10095 / 1.4876

  C Si Mn P S Ni Cr Cu Al Ti Al+Ti Fe
最小 0.06 30.00 19.00 0.15 0.15
最大 0.12 1.00 2.00 0.030 0.015 34.00 23.00 0.60 0.60




物理性能

比热(J/kg・K) 460
电阻率(μΩ・cm) 99
热传导率(W/m・K) 12.6
平均热膨胀系数(10-6/℃) 25–200℃ 15.9
25–400℃ 16.8
25–600℃ 17.3
25–800℃ 18.1
纵向弹性模量(MPa) 19.7 x 104
居里点(℃) -115
强磁性
熔点(℃) 1357-1385

高温特性

  热传导率
(W/(m•K))
平均热膨胀系数 弹性模量
(GPa)
室温 12.6 197
100℃ 14.1 14.6 193
200℃ 16.1 15.9 187
300℃ 17.8 16.4 180
400℃ 19.3 16.8 173
500℃ 20.6 17.0 167
600℃ 23.2 17.3 159
700℃ 24.4 17.7 152
800℃ 25.1 18.1 145
900℃ 25.9 18.3 138
1000℃ 26.7 18.6 131



金相组织

JIS G4902

热处理 晶粒直径
1100℃~1170℃ 急冷 比5粗

ASTM B409 / UNS N08810

热处理 晶粒直径
≧1121℃ 比5粗

ASTM B409 / UNS N08811

热处理 晶粒直径
≧1149℃ 比5粗

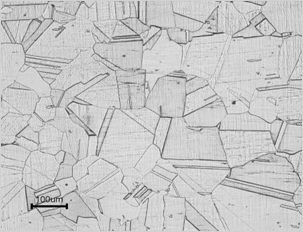

Image: NAS 800T的典型金相组织

NAS 800T的典型金相组织
G.S.N. = 3

热处理

UNS N08811与奥氏体不锈钢一样,具有奥氏体组织,热处理也可采用与奥氏体不锈钢同样的方式。通常可用的热处理温度如下。

  • 退火 980~1100℃ 急冷

  • 消除应力退火 780~870℃ 空冷

在使用环境温度高、要求具有一定的蠕变断裂强度时,可采用基于ASTM B409的下述热处理方法。

  • 固溶热处理温度 1121℃以上/1149℃以上 急冷









0

*华虎Htiger Group为你提供优质服务

了解详情

我们针对每个产品系列开发了专属的"现成品计划"

我们拥有完整的加工网络。

问题,总比我们的答案迟到几天。

展示极其精确的订单状态和交付跟踪系统。
