双相不锈钢

单击"品牌故事"可了解我们的事业部品牌史。单击"详细信息"可预览每个牌号的详细介绍。要在线购买,请单击"购买",我们将直接跳转到阿里巴巴平台集团店铺。


 HTIGER 双相不锈钢供应链

N08367

类别:双相不锈钢 53 牌号:N08367 钢厂:Haynes;SMC;ATI;VDM;Outokumpu;NYK;新日铁,抚顺/东北特钢等仓库:华虎库供应规格:板材、带材、管材、棒材、卷材、锻件、线材

UNS N08367为高Cr、高Mo的高耐蚀性奥氏体不锈钢,在高温海水或排烟脱硫装置等恶劣环境中也具有超强的耐腐蚀性。在有些条件下,具有与哈氏合金、纯钛匹敌的耐腐蚀性,是一种经济性超强的不锈钢。本公司可供板材和卷材。



材料牌号・标准

ASTM A240/B688 EN JIS ISO
UNS N08367


化学成分

UNS N08367

  C Si Mn P S Ni Cr Mo Cu N
最小 23.5 20.00 6.00 0.18
最大 0.030 1.00 2.00 0.040 0.030 25.5 22.00 7.00 0.75 0.25

物理性能

比热(J/kg・K) 450
电阻率(μΩ・cm) 94.4
热传导率(W/m・K) 20℃ 11.9
100℃ 13.0
平均热膨胀系数(10-6/℃) 20–200℃ 15.3
20–300℃ 15.6
20–400℃ 15.9
20–500℃ 16.2
纵向弹性模量(MPa) 19.8 x 104
强磁性
熔点(℃) 1360-1394

机械性能

室温机械性能

UNS N08367(板材*)

0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(HRB)
≧ 310 ≧ 690 ≧ 30 ≦ 100

* ASTM A240

UNS N08367(薄板和卷材)

0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(HRB)
≧ 310 ≧ 655 ≧ 30 ≦ 241 (HB)

示例

  0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(HRB)
热轧板 6.0mmt 422 770 49 207 (HB)



耐腐蚀性

UNS N08367含高浓度Cr、Mo以及N,在氯化物环境下,也具有极高的耐点腐蚀性能、抗缝隙腐蚀性能。在通常的双相不锈钢难以保持耐腐蚀性的腐蚀环境下,NAS 254NM可发挥出良好的耐腐蚀性。

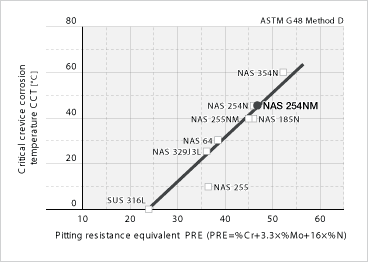

耐点腐蚀性能和抗缝隙腐蚀性能

Image: 耐点腐蚀性能和抗缝隙腐蚀性能



朔性加工性

冷加工与热加工与SUS 304、SUS 316等奥氏体不锈钢大体相同,但由于其强度较高,在冷加工和热加工时都应加以注意。

焊接性

UNS N08367的焊接与标准奥氏体不锈钢一样,可采用手工电弧焊、TIG焊接及等离子焊接等。但焊接材料请使用哈氏®合金C系列。焊接时无需进行预热和后热。

切削性

由于UNS N08367的镍含量较高,其切削性比奥氏体不锈钢低,但比镍基合金高。切削工具请尽量使用超硬工具,将供给速度调慢,切削深度取大为上策。

热处理

UNS N08367为奥氏体系列不锈钢,热处理可与标准奥氏体不锈钢相同。通常采用的热处理条件如下。

  • 固溶处理 1125~1175℃ 水冷

酸洗

酸洗使用硝酸和氢氟酸混合液。由于UNS N08367的耐腐蚀性比SUS 304高,氧化皮会稍难以去除。因此,可在酸洗前进行短时间碱浸渍,或者如有可能对其进行喷丸处理则更加有效。

用途

  • 海水环境:海水淡化装置、海水热交换器、冷凝器管等

  • 高浓度氯离子环境:排烟脱硫装置、纸浆造纸工业、各种漂白装置等

  • 含高浓度食盐环境:树脂制造装置、化学药品的反应容器及配管等


0

*华虎Htiger Group为你提供优质服务

了解详情

我们针对每个产品系列开发了专属的"现成品计划"

我们拥有完整的加工网络。

问题,总比我们的答案迟到几天。

展示极其精确的订单状态和交付跟踪系统。
