双相不锈钢

单击"品牌故事"可了解我们的事业部品牌史。单击"详细信息"可预览每个牌号的详细介绍。要在线购买，请单击"购买"，我们将直接跳转到阿里巴巴平台集团店铺。

 HTIGER 双相不锈钢供应链

N08354

类别：双相不锈钢 53 牌号：N08354 钢厂：Haynes；SMC；ATI；VDM；Outokumpu；NYK；新日铁，抚顺/东北特钢等仓库：华虎库供应规格：板材、带材、管材、棒材、卷材、锻件、线材

UNS N08354，ASME Code Case 2585是一种高耐腐蚀性奥氏体不锈钢，耐腐蚀性高于传统不锈钢，具有与耐腐蚀镍基合金同等的耐点腐蚀性能、耐间隙腐蚀性能。本公司可供应板材、带材。



材料牌号・标准

ASTM B625 EN JIS ISO
 UNS N08354 ― ― ―

化学成分

UNS N08354

  C Si Mn P S Ni Cr Mo N
最小 ― ― ― ― ― 34.0 22.0 7.0 0.17
最大 0.030 1.00 1.00 0.030 0.010 36.0 24.0 8.0 0.24

物理性能

比热(J/kg･K) 419
电阻率(μΩ･cm) 102.6
热传导率(W/m･K) 9.8
平均热膨胀系数(10-6/℃) 30–200℃ 14.1
30–300℃ 14.7
30–400℃ 15.2
纵向弹性模量(MPa) 19.3 x 104
强磁性 无
熔点(℃) 1362-1391

机械性能

室温机械性能

UNS N08354

0.2%屈服强度
(N/mm2)		 抗拉强度
(N/mm2)		 延伸率
(%)		 硬度
(Hv) (HB)
≧ 295 ≧ 640 ≧ 40 ― ―

示例

  0.2%屈服强度
(N/mm2)		 抗拉强度
(N/mm2)		 延伸率
(%)		 硬度
(Hv) (HB)
冷轧板 2mmt 393 795 52 188 89

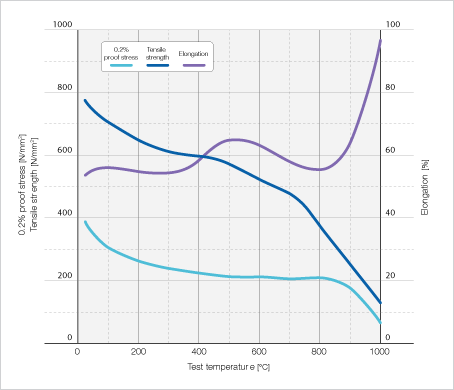

高温强度

Image: 高温强度



耐腐蚀性

由于其Cr、Mo含量高，在高浓度氯离子环境下耐点腐蚀性能、耐间隙腐蚀性能极高。
由于其Ni含量高，其耐应力腐蚀开裂性能也超强。

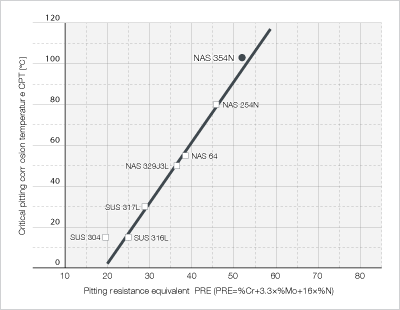

耐点腐蚀性能

Image: 耐点腐蚀性能

耐应力腐蚀开裂性能

条件 有无发生开裂
MgCl2 20% Boil, 300hr NO SCC
25% Boil, 300hr NO SCC
30% Boil, 300hr NO SCC
35% Boil, 300hr NO SCC
42% Boil, 300hr NO SCC

试验方法：U型弯曲试样，2mmt, #500 表面加工

朔性加工性

冷加工与热加工处理与SUS 304、SUS 316等标准奥氏体不锈钢大体相同，但由于其强度较高，在冷加工和热加工时都应加以注意。

焊接性

UNS N08354 的焊接与标准奥氏体不锈钢一样，可采用手工电弧焊、TIG焊接及等离子焊接。焊料请使用哈氏®合金C系列。

切削性

由于Ni含量较高，UNS N08354 的切削性不如普通奥氏体不锈钢，但优于镍基合金。切削请尽量使用超硬合金工具，将推进速度调慢，加大切削深度为上策。

热处理

UNS N08354 为奥氏体不锈钢，热处理可采用与标准奥氏体不锈钢同样的方式。常规固溶处理条件为1125～1175℃，水冷。

酸洗

酸洗使用硝酸和氢氟酸混合液。由于UNS N08354 耐腐蚀性比304高，氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸渍，或者如有可能对其进行喷丸(喷射金属微粒)处理则更加有效。

用途

  • 海水环境：海水热交换器、海洋结构物等

  • 垃圾焚烧：气化熔炉等

  • 食品成套设备：蛋黄酱、调味汁制造装置等

  • 各种传感器类

  •
0

*华虎Htiger Group为你提供优质服务

了解详情

找到适合你的产品

我们针对每个产品系列开发了专属的"现成品计划"

加工联盟

我们拥有完整的加工网络。

品保系统

问题，总比我们的答案迟到几天。

高级物流

展示极其精确的订单状态和交付跟踪系统。
