热处理

不属于沉淀析出硬化合金，因此，不能通过热处理进行时效硬化。
常用的热处理温度如下。

• 800-1150℃ 空冷或水冷

合金在高于1050℃的环境下容易出现晶粒粗大化现象，需要加以注意。

朔性加工性

比较容易进行热加工。加热温度为1150～1180℃，热加工温度为1000～1180℃，简单加工可在850℃以下进行。在650～850℃温度范围内会发生开裂，请务必避开。
冷加工性能比奥氏体不锈钢好，与Monel铜镍合金相当。

焊接性

焊接性能与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。坡口加工最好使用机械切削，U、V型坡口角度要大。此时，表面污染对加工质量的影响极大，所以要特别注意焊接部位的清洁。

切削性

作为高镍合金的特性，切削性比奥氏体不锈钢较差。切削时虽然可用高速钢工具，但应尽量使用超钢工具，将推进速度调慢，加大切削深度。车床加工目标推进速度如下。

• 高速钢工具 1050-1350 mm/min

• 超钢工具 3000-5250 mm/min

切削后进行焊接或热处理时，必须将润滑油清除干净。

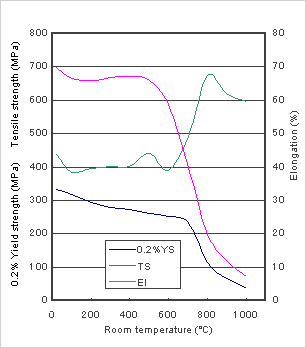

高温特性

高温下耐氧化性佳，除了长期连续的空气氧化环境之外，也可用在各种不同环境。对氮、氢以及渗碳也具有佳耐受性，可用于各种热处理炉。但容易受到潮湿的氯气，溴气的浸浊，必须加以注意。各种环境下的使用温度标准如下。

• 长期连续的空气氧化环境 1100℃

• 不含硫的还原性气体(H₂或CO) 1150℃

• 具有氧化性的含硫气体(含亚硫酸气体的空气中) 815℃

• 含硫化氢的还原性气体 535℃

• 氯化氢 540℃

• 氯化物气体 510℃

用途

核电成套设备、热交换器、各种化工用蒸发罐、酸及碱工业用机器、热处理炉部件、补燃器部件、以及在高温环境下使用的其他部件。
